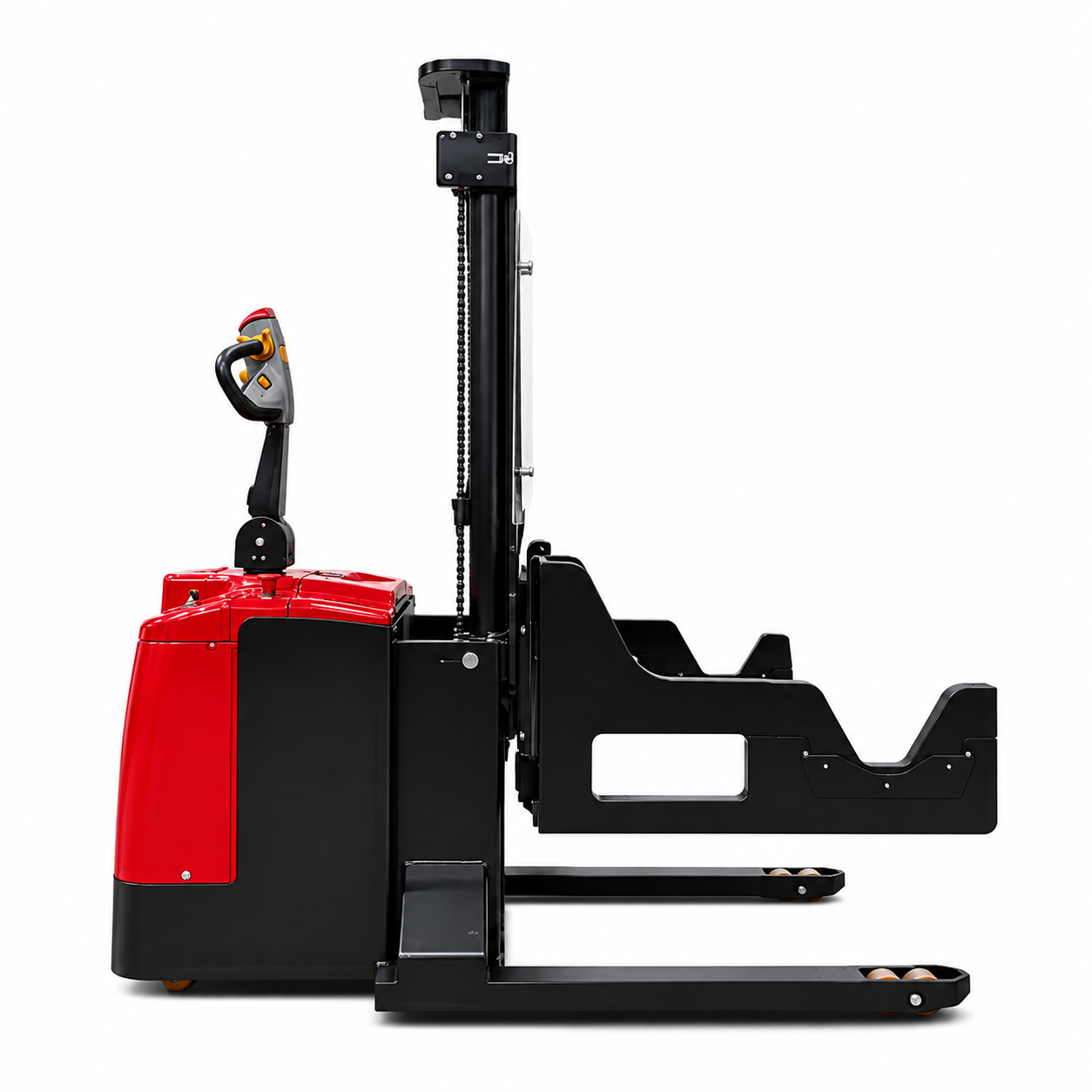

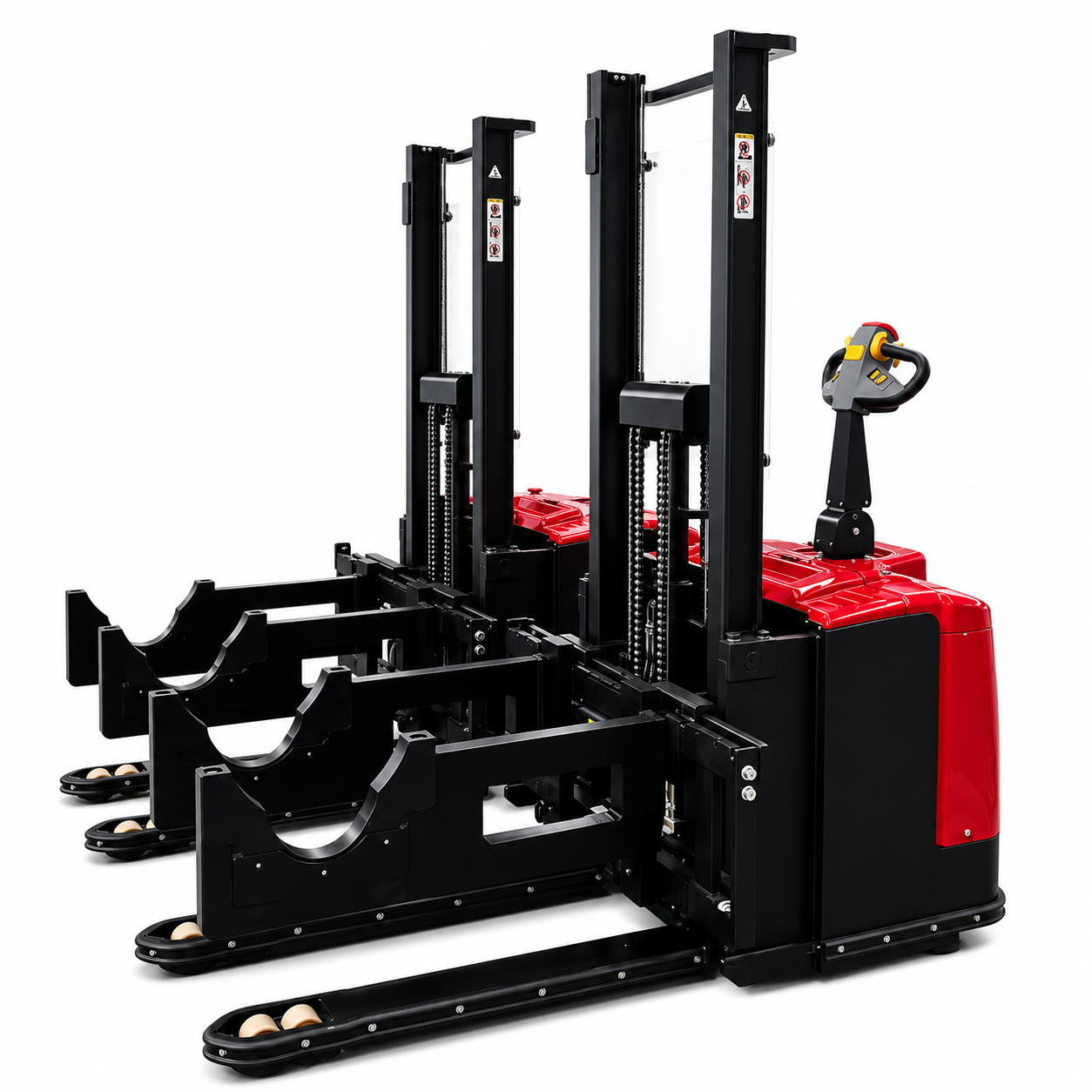

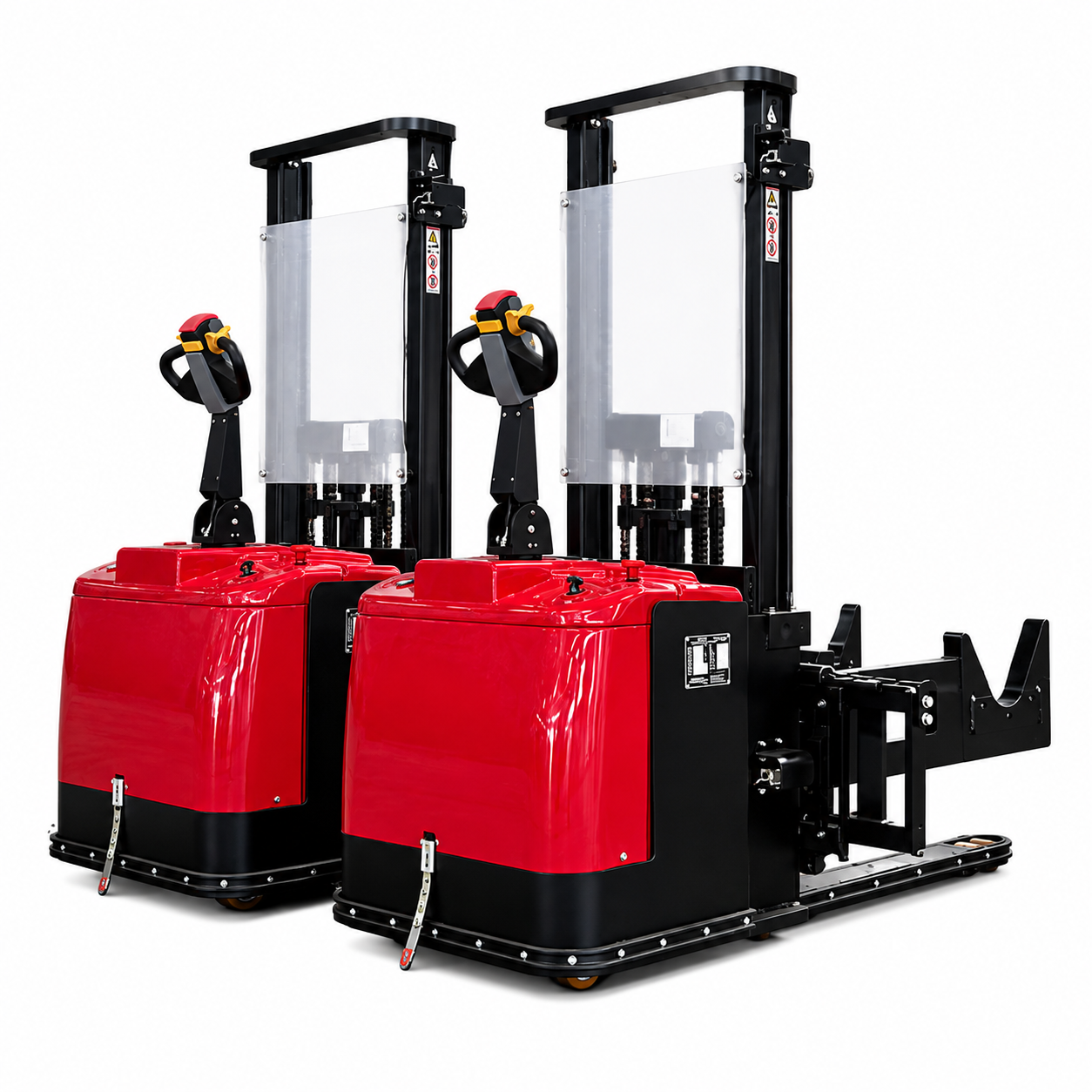

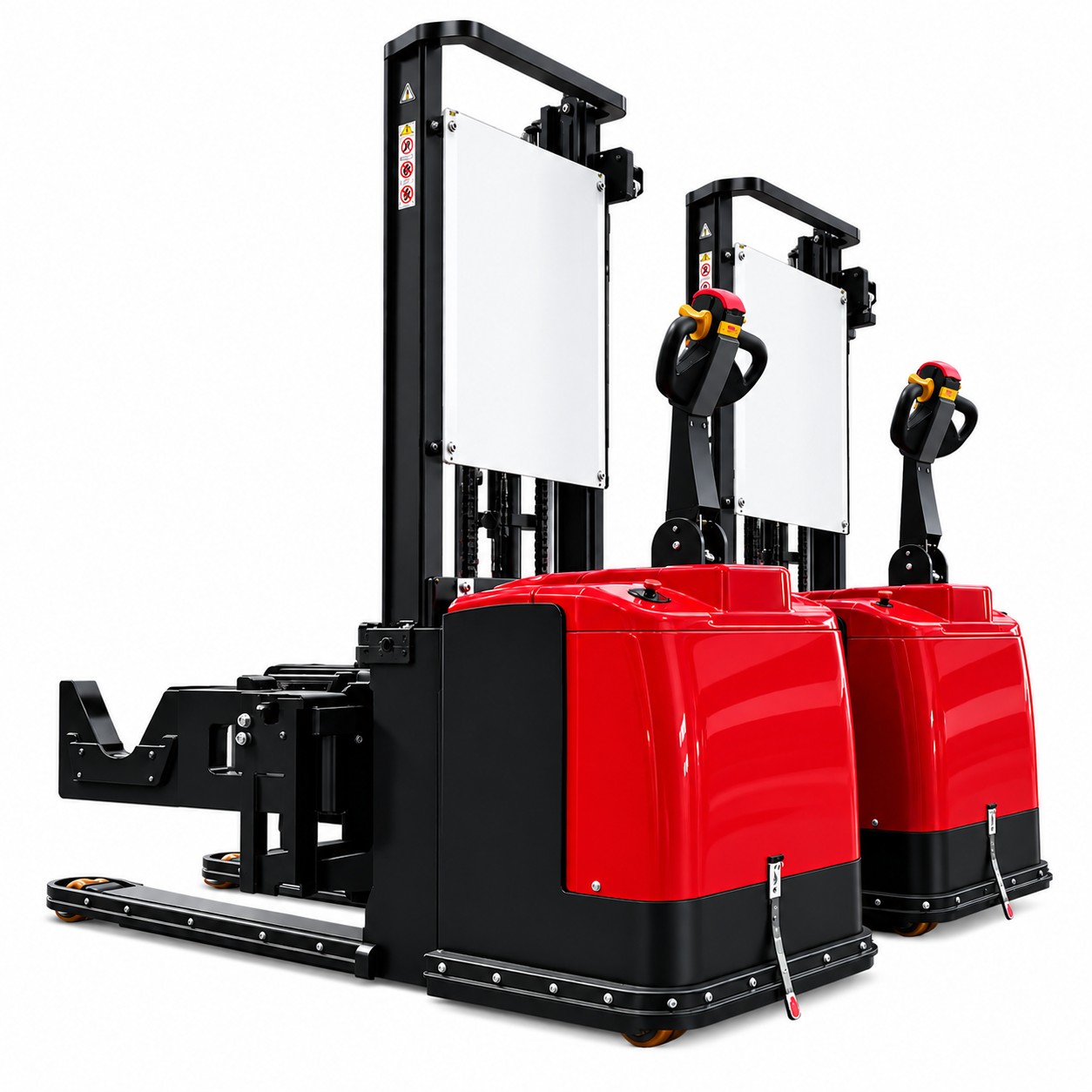

Gerbeur électrique réglable à double bras CDD20

Description du produit:

Le gerbeur électrique à double bras réglable CDD20 est une solution de manutention personnalisée conçue pour le transport, le levage, le positionnement et le chargement en ligne de production de rouleaux, bobines et autres matériaux cylindriques de grande taille. Développé pour les applications où les gerbeurs conventionnels peuvent ne pas offrir un support adéquat pour les charges cylindriques, le CDD20 intègre la translation électrique, le levage électro-hydraulique, le réglage indépendant des bras motorisés et des supports de rouleaux en forme de V en une seule machine spécialisée.

La distance intérieure entre les deux bras de support peut être réglée électriquement d'environ 600 à 1600 mm, permettant à la machine de s'adapter à différentes dimensions de rouleaux, positions de support et exigences de chargement. Chaque bras est alimenté par un moteur indépendant pour un positionnement flexible. La structure de support en forme de V aide à localiser solidement les charges cylindriques et réduit le risque de déplacement ou de roulement latéral des rouleaux pendant la manutention.

Les doubles bras peuvent fonctionner d'une hauteur minimale d'environ 270 mm à une hauteur maximale d'environ 1900 mm, permettant à la machine d'effectuer des opérations de prise à basse hauteur et de chargement en hauteur sur les machines. Un mât robuste en profilé en C d'environ 1,9 m combiné à un système de levage à double vérin offre une stabilité accrue lors du levage de rouleaux grands et lourds.

Le CDD20 est doté de la translation électrique et d'un système d'alimentation par batterie au lithium, ainsi que de multiples dispositifs de sécurité comprenant un arrêt d'urgence, une protection de limite mécanique, des interrupteurs de fin de course de translation, une protection de limite électrique, une grille de sécurité en treillis métallique et un panneau de protection transparent en PC.

En tant que produit personnalisable non standard, le CDD20 peut être configuré en fonction des dimensions réelles des rouleaux du client, des exigences de charge, de l'équipement de production, de la hauteur de chargement et des conditions d'exploitation spécifiques.

Caractéristiques du produit:

• Réglage électrique des bras de 600 à 1600 mm de large

La distance intérieure entre les deux bras de support peut être réglée électriquement d'environ 600 à 1600 mm. Cette large plage de réglage permet au gerbeur de s'adapter à différentes tailles de rouleaux et positions de support, offrant une flexibilité considérablement plus grande qu'une solution de manutention à bras fixe.

• Double bras motorisés indépendamment

Chaque bras de support est entraîné par un moteur indépendant et peut être positionné en fonction de l'exigence de manutention réelle. Ce système de réglage indépendant offre une plus grande flexibilité lors du travail avec différentes dimensions de rouleaux et configurations de lignes de production. Maintenir les bras correctement positionnés et symétriques autour de l'axe central de la machine aide à maintenir la stabilité de la charge pendant la manutention.

• Plage de levage de 270 à 1900 mm

Avec une hauteur de bras allant d'environ 270 mm à 1900 mm, le CDD20 peut gérer à la fois la prise de matériaux à basse hauteur et le chargement en hauteur sur les lignes de production. La prise, le transport, le levage, le positionnement et le chargement des matériaux peuvent donc être effectués avec une seule unité de manutention spécialisée.

• Supports en V pour charges cylindriques

Les bras de support sont dotés d'une conception en V spécialement adaptée aux rouleaux et aux matériaux cylindriques. La zone de support en V aide à localiser la charge et réduit la possibilité de roulement indésirable ou de mouvement latéral pendant le transport et le levage.

• Mât robuste en profilé en C et double vérin

La machine utilise un mât robuste en profilé en C combiné à une structure de levage à double vérin. Cette configuration est conçue pour les applications impliquant des charges concentrées et un espacement large des bras, contribuant à améliorer la stabilité de levage et la répartition de la charge lors de la manutention de grands rouleaux.

• Capacité de charge lourde ≥2 t

Conçu pour une exigence de charge de 2 tonnes ou plus, le CDD20 offre une solution spécialisée pour la manutention de rouleaux grands et lourds et d'autres matériaux industriels cylindriques.

• Translation électrique avec contrôle de vitesse progressif

Le système de translation électrique offre un contrôle de vitesse progressif de 0 à 5 km/h, permettant à l'opérateur d'ajuster la vitesse de translation en fonction des conditions d'allée, de l'état de la charge et de la position de chargement finale. Cela offre un meilleur contrôle lors du transport de matériaux cylindriques lourds dans les zones de production.

• Multiples dispositifs de sécurité

Le CDD20 intègre un arrêt d'urgence, une protection de limite mécanique, des interrupteurs de fin de course de translation, une protection de limite électrique, une protection de sécurité en treillis métallique et un panneau de protection transparent en PC. La structure globale est également conçue pour la stabilité dans des conditions de levage à pleine charge.

• Rouleaux de guidage de levage non métalliques

Des rouleaux de guidage non métalliques sont utilisés dans le système de levage pour aider à réduire la génération de particules de fer causées par le frottement de roulement, rendant la machine adaptée aux environnements industriels où la propreté de la production est une considération importante.

• Personnalisable pour des applications spéciales

Le CDD20 n'est pas limité à une seule configuration standard. La machine peut être personnalisée en fonction du diamètre, de la largeur, du poids du rouleau, de la position de support, de la hauteur de chargement requise et de la structure de l'équipement de production du client, offrant une solution de manutention plus spécifique à l'application.

Applications:

• Chargement en ligne de production de rouleaux

Le CDD20 est adapté pour la prise, le transport, le levage et le positionnement de rouleaux sur les équipements de production. Les bras réglables électriquement et la large plage de levage permettent à la machine de s'adapter à différentes dimensions de rouleaux et positions de chargement sur machine.

• Manutention de rouleaux de film et d'emballage

Il peut être utilisé pour transporter des rouleaux de film plastique, des rouleaux de film d'emballage et d'autres matériaux d'emballage en rouleaux entre les zones de stockage, les lignes de production et les équipements de traitement. Les bras en V offrent un support stable pour les charges cylindriques pendant le mouvement.

• Manutention de rouleaux de papier et de bobines

La machine peut manipuler des rouleaux de papier et d'autres gros matériaux de type bobine. Son réglage électrique des bras de 600 à 1600 mm permet d'adapter les positions de support à différentes dimensions de rouleaux.

• Manutention d'entrepôt de rouleaux industriels

Le CDD20 peut être utilisé pour transporter des rouleaux entre les zones d'entrepôt et les postes de production. En intégrant la translation électrique, le réglage des bras et les fonctions de levage dans une seule machine, il peut réduire les transferts de matériaux inutiles entre différents équipements de manutention.

• Chargement en hauteur sur machine

Avec une hauteur de bras maximale d'environ 1900 mm, le CDD20 est adapté aux équipements de production avec des positions de chargement en hauteur. Les rouleaux peuvent être transportés, levés et positionnés avant d'être livrés au point de chargement requis.

• Manutention personnalisée de matériaux cylindriques

Pour les matériaux cylindriques de dimensions, poids, positions de support ou exigences de chargement spéciales, le CDD20 peut être personnalisé en fonction de l'application réelle, permettant à l'équipement de manutention de mieux correspondre aux matériaux et au processus de production du client.
